PIC Rx Tx comunication_part 1

Assalamualaikum w.b.t. dan salam sejahtera kepada semua... Dah lame aku xupdate blog ni... Xde idea nak update ape.. hehe.. Entri kali ni aku nak bagi tau pasal projek aku sendiri yang aku sedang buat iaitu komunikasi antara PIC menggunakan pin Rx dan Tx... Dua PIC aku gunakan iaitu 16F877A dan juga 16F887..

Untuk buat transmitter, aku menggunakan PC joystick aku yg dh rosak.. Dlm joystick tu aku letak 1 circuit PIC supaya button2 kat joystick bole fungsi lg.. PIC yg aku gunakan dlm joystick tu adalah PIC 16F877A.. Berikut adalah gambar2 joystick yg sedang diproses...

Joystick pada keadaan asal

Circuit dalam joystick dikeluarkan

Proses meletakkan resistor yg bertindak sebagai pull up utk button joystick

Resistor dibahagian belakang

Analog diasingkan untuk memudahkn kerja

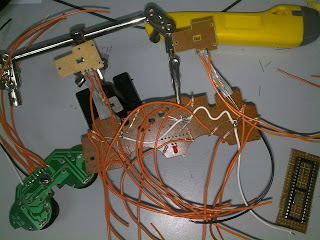

wayar pada setiap button joystick untuk disambungkan ke PIC

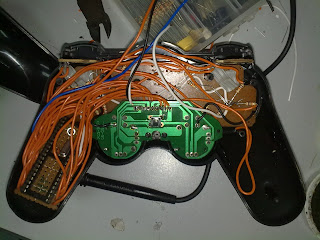

Circuit yg dah dimodifield dimasukkan balik ke dalam joystick

Sampai sini dulu entri untuk kali ini.. nnt aku akan sambung lagi..
Terima kasih kerana sudi baca blog ni..
